泄漏電流試驗的原理和絕緣電阻試驗是一致的，但其所用的直流試驗電壓時由高壓整流設備所供給的，電壓比兆歐表高，且可以調節，這樣絕緣本身的弱點就容易顯示出來。同時，試驗是用微安表來指示泄漏電流值，讀數比兆歐表準確，在加壓過程中可以隨時監視微安表讀書。因此，泄漏電流試驗對于發掘絕緣缺陷比絕緣電阻試驗更靈敏和有效。特別是對一些尚未貫通的集中性缺陷，通過直流耐壓能夠發現交流耐壓時所不能發現的缺陷，尤其是發電機定子繞組端部的缺陷。泄露電流試驗屬于非破壞性試驗，而直流耐壓試驗屬于破壞性試驗。
在現場一般使用交流耐壓試驗器。它使用高壓硅堆作為整流元件，電源使用工頻電源，對串級整流裝置也采用中頻電源。由變壓器、電容器、硅堆，保護電阻等元件組成半波、倍壓、串級整流回路，其參數將數據被試設備的電壓來選擇。
測量方法
（1）按圖1所示進行接線，這兩種接線主要差別是微安表的接線位置。一種是在高壓側，測量比較準確，但讀數不方便，操作人員在試驗中調整微安表量程時應采用安全措施，比較麻煩；另一種是在低壓側，讀數方便。
圖1 微安表的接線方式
DC—高壓整流裝置；R—保護電阻；C—濾波電容器；RV—高值電阻器；mA—串聯毫安表；uA—微安表
(2)確定試驗電壓值。根據《預規》要求選擇。
（3）試驗前，應檢查被試發電機是否停電，接地放電，檢查一切對外連線是否斷開。
（4）應在停機后清理污穢前熱狀態下進行。對備用的機組可在冷態下進行，氫冷的嚴禁在置換過程中進行，排氫后含氫量應小于3%。
（5）在接線后，應由第二人復查無誤。
（6）升壓時應緩慢，按《規程》要求，每級0.5UN分階段升高，每階段停留1min。
（7）在升壓過程中，應監視發電機、試驗器及微安表，一旦有異�，F(xiàn)象應立即降壓，斷開電源，并查明原因。
（8）降壓、斷電及放電。試驗完成后，應迅速降壓到零切斷電源，進行充分放電（需5min以上），放電時，應通過適當?shù)姆烹婋娮瑁▽Ｓ玫姆烹姲簦┻M行。
（9）整理記錄并繪制電流電壓關系曲線。
（10）對水內冷發電機采用低壓屏蔽接線，如圖2所示。

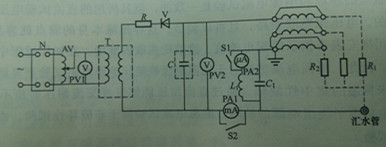

圖2 低壓屏蔽法接線圖
N—穩壓器；AV—調壓器；PV1—交流電壓表；T—高壓試驗變壓器；R—限流保護電阻；V—硅整流二極管；PV2—高壓靜電電壓表；PA1—毫安表；PA2—微安表；S1、S2—單向開關；C1—低壓濾波電容器；R1—被試分支與絕緣引水管并聯電阻（通水）；R2—匯水管對地絕緣電阻（通水）；L1—扼流圈
（11）采用低壓屏蔽法試驗水內冷發電機定子繞組時，應注意以下幾點。
1）水質要求。在通水狀態下試驗時，水質應維持電導率≤2~5uS/cm，pH=7~8.
2)為了防止微安表因受引水管水電阻大小的影響而擺動可采用并聯電容器（1~2uF）(電容器外殼要對地絕緣)或降低水電導率到5uS/cm以下（如2uS/cm）。
3）測得的泄漏電流應按式（1-4）矯正（考慮引水管對地絕緣電阻并聯影響）
IxIA(1＋RA/Rdx)-I0 (1-4)
式中IA—微安表實測電流，uA；
RA—微安表內阻，Ω；
Rdx—微安表并聯水電阻，Ω；
I0—空載泄露電流（即試驗器電流），uA。
4）通水加壓前，調整電位器，即調節微安表內阻，使微安表指示零，以補償引水管的極化電勢使微安表偏轉。
|
